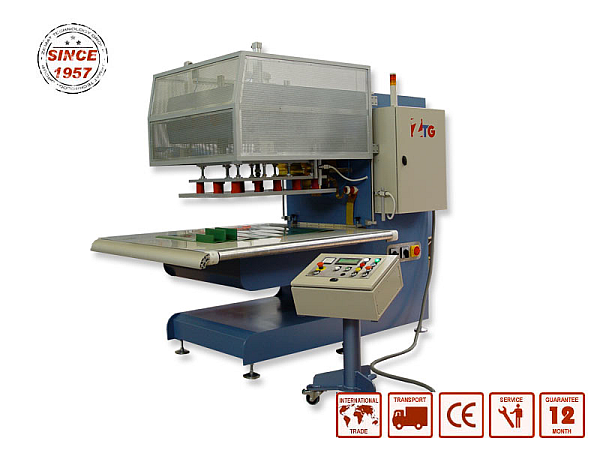

Hochfrequenz-Schweißautomat BELTA

ZD6T, ZD8T, und ZD10T

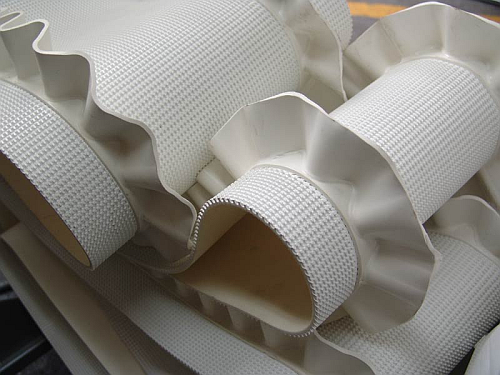

Die Hochfrequenz-Schweißautomaten aus ZDT-Serie sind speziell für die Transportband-Produktion entwickelt. Die Maschinen mit einer Leistung von 4 kW bis 20kW dienen zum Schweißen von Führungen, Mitnehmern und seitlichen Abgrenzungen auf Förderbändern. Alle Maschinen sind komplett sicheren für den Bediener und erfüllen die CE-Richtlinien.

TECHNICAL SPECIFICATIONS ZD6T ZD8T ZD10T
Output power 6 kW 8 kW 10 kW
Installed power 9 kW 12 kW 15 kW
Power supply 400 V ; 50 Hz
Main fuse 32 A 40 A
Working frequency 27,12 MHz +/-0,6%
Power tube (metal-ceramic triodes) air-cooled
Anti flash / Arc sensor standard
PLC control system PLC MITSUBISHI
Cylinder press ( 0,4 – 0,7 MPa) 250–500 kG 350–700 kG 350–700 kG
Compressed air consumption 30 nl/cycle 44 nl/cycle 44 nl/cycle
Cylinder/electrode stroke 50 – 250 mm (with stop at any height)
Max. electrode length 400 mm 600 mm 600 mm
Max. belt width 800 mm 1000 mm 1200 mm
Upper weld platen size 400 x 400 mm 600 x 400 mm 600 x 400 mm
Welding surface per cycle 180 cm2 240 cm2 300 cm2
Work table size 1000x800mm 1200x1000mm 1200x1000 mm
Weight 600 kg 800 kg 800 kg
ZDT - HF-Schweissgeraet

Elektronische Antientladung und Sicherheitseinrichtungen:

  • Interferenzen Eingangsfilter (EMC kompatibel)

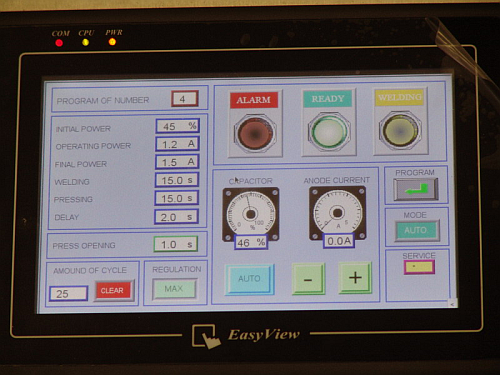

  • PLC FX Serie von MITSUBISHI, HMI Benutzeroberfläche basierend auf "Touchscreen" GOT-Typ von MITSUBISHI
  • Möglichkeit der Programmierung der Schweiß-und Abkühlzeit, für manuelle (Positionierung) und halbautomatische maschinneller Arbeit
  • ZTG HF AutoTuning System ™ - automatische Steuerung der Ausgabe HF-Leistung mit der Möglichkeit der Programmierung:
    • RF Startleistung
    • Betriebs- und maximale Ausgangsleistung
    • Automatische Steuerung für präzise Dosierung der HF-Leistung genau auf die Schweiß-Materialien.
      (einfache Eingabe von Regelalgorithmen ZTG AutoTune System ™)
  • die Möglichkeit bis zu 50 Schweißprogramme / Arbeitsschritte zu Speichern (z.B. für verschieden Materialstärken oder verschiedenen Elektroden)*
  • Anti-Entladungsschaltung (Anti-Flash) komplett mit HF-Filter
  • Halbleiterrelais Steuerschaltung
  • Betriebssteuerung mit Potentiometer
  • direkten Betrieb mit Trioden Verboten
  • eingebaute Gitter Signalfilter
  • Sicherheitsschrauben auf Paneelen
  • Sicherheitsschalter auf abnehmbaren Paneelen
  • Vollständig CE Konformität und EMI, OSHA, FCC Bewertung

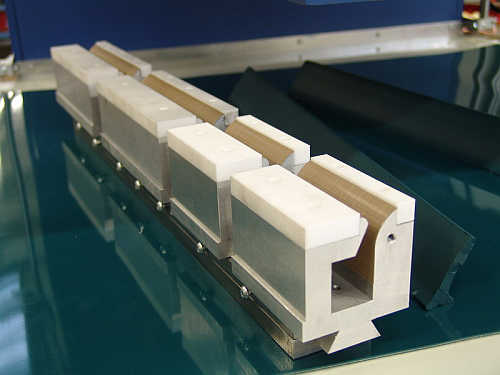

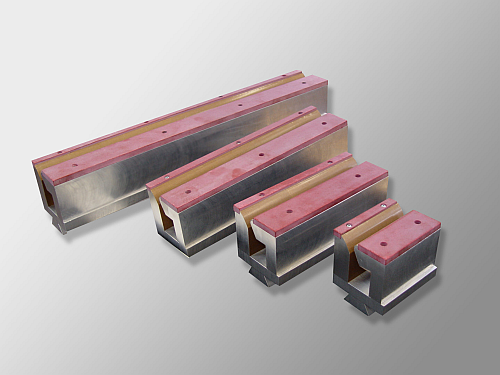

  • Möglichkeit der Verwendung von Elektroden mit unterschiedlichen Formen
  • Schneller Elektrodenaustausch

Optionen

  • ZTG Schweißzyklus Registrieren Unit (optional)
    sammelt alle Daten zu jeder Schweißung Zyklus für die Ferndiagnose aller Fragen oder Probleme mit Einrichten der Maschine oder Leistung. Diese Funktion spart erheblich Stillstandszeit und Wartungkosten.
  • ZTG Internet Interface Unit (optional) ermöglicht Fernbedienung (via IP-Adresse) über alle Aspekte der Konfiguration und Schweißzyklus.

weiter Optionen:

  • Änderung Arbeitstisch Abmessungen*
  • Änderung Elektrode Halteplatte Abmessungen *
  • Werkzeuge *
* gegen Aufpreis


Seitenführung Touchpad-Bedieneinheit
